匹磁仪表的保养维护和背板接线图说明

文章出处:admin 人气:570发表时间:2019-06-26

本篇文章介绍了匹磁仪表的保养维护,这里做简要说明。高质量的内部构件决定了本仪表很高的内在质量,每一种特定环境的运用决定了维护的频率;和每一个电子设备一样,应该避免例如开关,继电器和连接端子等机械部件出现损坏的可能。

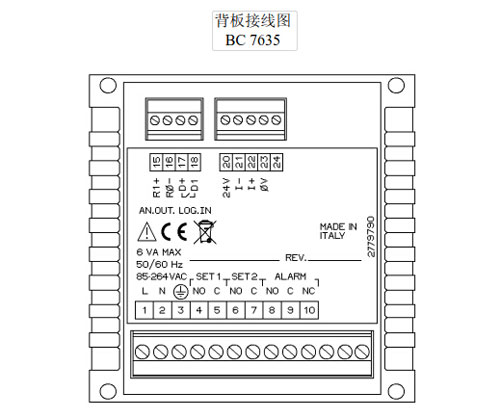

图为匹磁仪表背板接线图
1. 2.——电源 85-264 Vac
3.——接地
4. 5.——控制点 1 N. O. 常开触点
6. 7.——设定点 2 N. O. 常开触点
8. 9.——报警 N.O. 常开触点
9. 10.——报警 N.C. 常闭触点
15.——模拟输出  (+)
16.——模拟输出   (-)
17. 18.——模拟(逻辑)输入
20 +24Vdc.——电源供电(不大于 60 mA) 21 第 2 路 mA 输入信号( I- )
22.——第 1 路 mA 输入信号( I+ )
23.——第 1,2 路 mA 输入信号((0V )
